Каква е петслойната структура на многослойна композитна тръба?

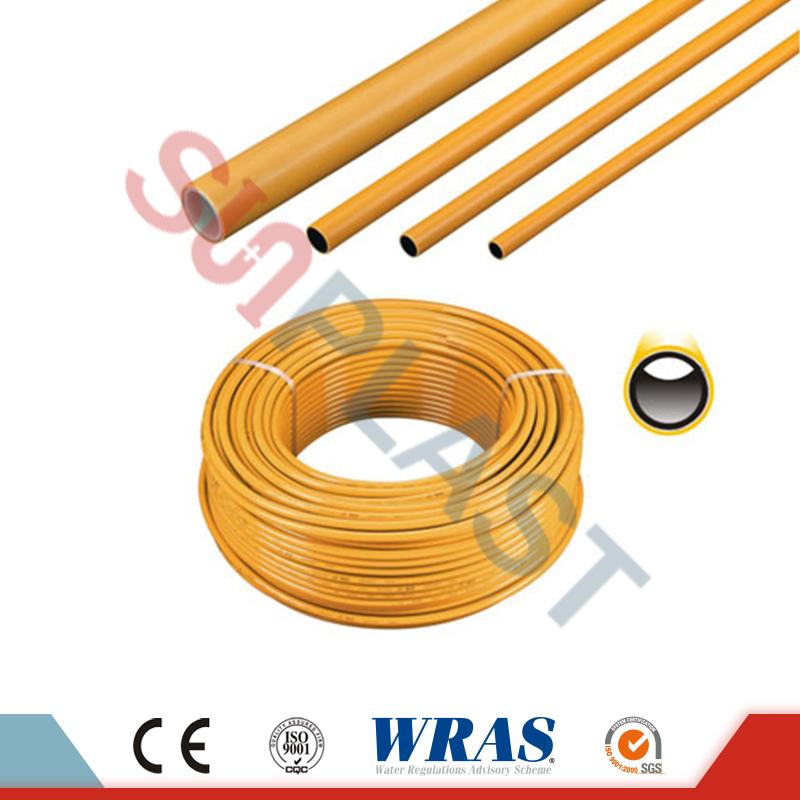

Многослойна композитна тръба, често наричана PEX-AL-PEX тръба, е усъвършенстван инженерен продукт, който съчетава най-добрите свойства на пластмасата и метала в едно тръбопроводно решение с висока производителност. Петслойната структура е ключът към неговата превъзходна производителност и разбирането на функцията на всеки слой е от съществено значение за ВиК инженерите, изпълнителите и мениджърите на съоръжения. Петте слоя се състоят от: вътрешен полиетиленов (PEX) слой, първи адхезивен слой, централна алуминиева сърцевина, втори адхезивен слой и външен полиетиленов (PEX) слой. Тази симетрична конструкция осигурява на тръбата изключителна здравина, гъвкавост, устойчивост на корозия и термична стабилност. В Ningbo Sunplast Pipe Co., Ltd. нашата фабрика произвежда петслойниМногослойна тръбаповече от 18 години и сме усъвършенствали материалите и процесите, за да постигнем оптимална адхезия на слоя, последователност на размерите и дългосрочна надеждност.

Петслойната структура не е произволна; всеки слой е внимателно подбран и позициониран, за да отговаря на специфични инженерни изисквания. Вътрешният и външният слой PEX осигуряват химическа устойчивост, ниско триене и защита срещу корозия. Алуминиевата сърцевина предлага абсолютна кислородна бариера, стабилност на размерите и структурна здравина. Двата адхезивни слоя са от решаващо значение за свързването на пластмасовия и металния слой, като гарантират, че тръбата се държи като единен композит при всякакви работни условия. Тази комбинация води до тръба, която има по-нисък коефициент на топлинно разширение от чистите пластмасови тръби, кислородна пропускливост, която е близо до нула, и налягане на спукване, което съперничи на металните тръби. В това изчерпателно ръководство ще анализираме материалните свойства на всеки слой, производствените техники и приноса за производителност. Ние също така ще предоставим подробни технически спецификации, параметри за контрол на качеството и примери за реални приложения от обширния полеви опит на нашата фабрика.

Съдържание

• 1. Каква е функцията на вътрешния и външния PEX слой?
• 2. Как алуминиевата сърцевина подобрява производителността на тръбата?
• 3. Каква е ролята на двата адхезивни слоя в петслойната структура?
• 4. Какви са ключовите технически спецификации на нашите многослойни тръби?
• Често задавани въпроси (FAQ)
• Заключение и продуктова консултация

Каква е функцията на вътрешния и външния PEX слой?

Вътрешният и външният слой на петслойната многослойна тръба са направени от омрежен полиетилен (PEX), високоефективен полимер, който е химически омрежен, за да подобри термичните и механичните си свойства. Вътрешният слой е в пряк контакт с транспортираната течност, така че трябва да бъде инертен, гладък и устойчив на химическа атака. Външният слой действа като защитен щит срещу механични повреди, UV радиация и химикали от околната среда. И двата слоя допринасят за гъвкавостта на тръбата, позволявайки й да бъде огъвана и насочвана около препятствия без напукване. ПриNingbo Sunplast Pipe Co., Ltd., ние използваме първокласен клас PEX-B (силан омрежен) за нашата многослойна тръба, която предлага превъзходна устойчивост на хлор, хлорамини и вода с висока температура, осигурявайки дълъг експлоатационен живот при взискателни приложения.

Ключови функции и свойства на PEX слоевете в нашата многослойна тръба:

• Химическа устойчивост:PEX е устойчив на широк спектър от химикали, включително киселини, основи и соли, често срещани в питейната вода и промишлените течности. Не ръждясва, не се натрупва и не корозира, осигурявайки постоянно качество на водата и поток.
• Вътрешна повърхност с ниско триене:Вътрешният PEX слой има гладка повърхност с грапавост по-малка от 0,4 микрометра, което минимизира спада на налягането и предотвратява натрупването на отлагания или биофилм. Това подобрява хидравличната ефективност и намалява разходите за изпомпване.
• Термична стабилност:Нашите PEX слоеве могат да издържат на продължителни работни температури до 95°C и краткотрайни пикове от 110°C, което ги прави подходящи както за захранване с топла вода, така и за отоплителни системи.
• Гъвкавост и управление:PEX слоевете осигуряват на тръбата гъвкавостта да бъде огъната до минимален радиус от 5 пъти диаметъра на тръбата (с помощта на огъваща пружина), което намалява броя на необходимите фитинги и опростява монтажа в тесни пространства.
• UV защита:Външният PEX слой е формулиран със сажди и UV стабилизатори, за да устои на разграждане от излагане на слънчева светлина, което позволява тръбата да се съхранява на открито за продължителни периоди без влошаване.

Ефективността на PEX слоевете е валидирана чрез серия от строги тестове в нашата фабрика. Провеждаме дългосрочно изпитване на хидростатично налягане (съгласно ISO 1167), за да проверим дали PEX слоевете поддържат своята цялост при продължително налягане и температура. Ние също така извършваме тестове за ускорено стареене в хлорирана вода (4 ppm хлор, 90°C), за да симулираме 50 години експлоатационен живот. Нашите резултати постоянно показват, че нашите PEX слоеве запазват над 85 процента от първоначалната си якост на опън след 10 000 часа излагане, потвърждавайки тяхната изключителна издръжливост. Тази надеждност е причината нашата многослойна тръба да се ползва с доверие в критични приложения като болнично водоснабдяване, централно отопление и офшорни нефтени платформи.

В допълнение, вътрешният слой PEX е произведен от материали за хранителни цели, които отговарят на стандартите NSF 61, WRAS и DVGW W270 за контакт с питейна вода. Това гарантира, че тръбата не извлича вредни вещества във водата, което я прави безопасна за жилищни и търговски системи за питейна вода. Нашата фабрика в Sunplast извършва цялостен тест за екстракция на всяка партида PEX смола, за да провери съответствието й с най-строгите световни стандарти. С вътрешния и външния PEX слой, осигуряващ химическа устойчивост, гъвкавост и защита, петслойната структура създава здрава основа за цялостната работа на тръбата.

Как алуминиевата сърцевина подобрява производителността на тръбата?

В сърцето на петслойната многослойна тръба лежи алуминиевата сърцевина, непрекъсната, заварена алуминиева тръба, която осигурява на тръбата нейната отличителна твърдост, кислородна бариера и термична стабилност. Алуминиевата сърцевина обикновено е направена от сплав 1100 или 3003, която предлага добър баланс на здравина, устойчивост на корозия и формоспособност. Произвежда се чрез валцоване на алуминиева лента в тръба и след това заваряване на надлъжния шев чрез високочестотен индукционен процес на заваряване. Това води до безшевна, газонепроницаема бариера, която е от съществено значение за ефективността на тръбата в отоплителни и водни системи. Алуминиевата сърцевина също е отговорна за способността на тръбата да поддържа формата си при огъване, тъй като запазва постоянна деформация (пружинно връщане), което позволява тръбата да бъде насочена без постоянно затягане.

Основни функции и свойства на алуминиевата сърцевина в нашата многослойна тръба:

• Абсолютна кислородна бариера:Алуминиевият слой е непропусклив за кислород, със скорост на дифузия на кислород по-малка от 0,02 mg/(m²·ден), което е далеч под стандартното изискване на DIN 4726. Това предотвратява навлизането на кислород във водата в системите със затворен контур, като елиминира основната причина за корозия в стоманени радиатори, помпи и котли.
• Стабилност на размерите:Алуминиевата сърцевина ограничава термичното разширение на PEX слоевете, давайки на многослойната тръба коефициент на топлинно разширение от приблизително 0,025 mm/m°C, в сравнение с 0,15 mm/m°C за стандартния PEX. Това елиминира необходимостта от разширителни контури в повечето инсталации и предотвратява увисването или изкривяването на тръбата при температурни промени.
• Структурна якост:Алуминиевата сърцевина увеличава налягането на спукване на тръбата и устойчивостта на смачкване или удар. Нашата многослойна тръба има налягане на спукване до 80 бара (за тръба 16x2 mm), което е значително по-високо от тръбите само от PEX и сравнимо с медта.
• Запазване на формата:Когато многослойната тръба е огъната, алуминиевата сърцевина претърпява пластична деформация, което позволява на тръбата да задържи формата си, без да изскача назад. Това опростява монтажа, тъй като тръбата може да бъде оформена така, че да следва необходимия път и след това да бъде фиксирана с минимално затягане.
• Разсейване на топлината при подово отопление:Алуминиевата сърцевина действа като разпределител на топлина, разпределяйки топлината от топлата вода по-равномерно по повърхността на пода, намалявайки температурните градиенти и подобрявайки ефективността на системата.

Алуминиевата сърцевина е произведена с помощта на патентован процес на заваряване, който осигурява непрекъснат шев без дефекти. Нашата фабрика извършва 100 процента безразрушителен тест на заварения шев, като използва тестване с вихрови токове, като проверява дали шевът няма пукнатини или кухини, които биха могли да компрометират кислородната бариера. Ние също провеждаме тест за разрушаване на произволни проби, за да потвърдим, че алуминиевата сърцевина може да издържи поне 2,5 пъти номиналното работно налягане. Този строг контрол на качеството гарантира, че алуминиевата сърцевина във всяка многослойна тръба работи надеждно през очаквания 50-годишен експлоатационен живот на продукта.

Практически пример от система за централно отопление в Скандинавия илюстрира критичната роля на алуминиевата сърцевина. Системата използва нашата многослойна тръба за транспортиране на гореща вода при 90°C през 2 км мрежа. Кислородната бариера, осигурена от алуминиевата сърцевина, предотвратява корозията на компонентите на стоманената тръба, а ниското топлинно разширение позволява тръбата да бъде положена директно в бетон без разширителни фуги. Системата е в експлоатация от 12 години с нулеви повреди, свързани с тръбите, демонстрирайки дългосрочната стойност на алуминиевата сърцевина. В Ningbo Sunplast Pipe Co., Ltd. ние непрекъснато наблюдаваме работата на нашите алуминиеви сърцевини чрез дългосрочни тестове за стареене, като гарантираме, че те запазват своите бариерни свойства и механична якост в продължение на десетилетия на експлоатация.

Каква е ролята на двата адхезивни слоя в петслойната структура?

Двата адхезивни слоя в петслойната многослойна тръба често се пренебрегват, но те са абсолютно критични за целостта и работата на тръбата. Разположени между вътрешния PEX слой и алуминиевата сърцевина и между алуминиевата сърцевина и външния PEX слой, тези адхезивни слоеве създават постоянна химическа връзка, която гарантира, че тръбата действа като единен, обединен композит. Без тези адхезивни слоеве PEX и алуминият биха се разделили при напрежение, температурни цикли или натиск, водещо до разслояване, което би компрометирало кислородната бариера и структурната здравина. Адхезивните слоеве обикновено са направени от специално формулиран полиетилен с присаден малеинов анхидрид, който е способен да се свързва както с неполярния PEX, така и с повърхността на полярния алуминиев оксид. Нашата фабрика в Ningbo Sunplast Pipe Co., Ltd. е разработила собствена адхезивна формула, която осигурява изключителна здравина на свързване и устойчивост на хидролиза и термично разграждане.

Основни функции и свойства на адхезивните слоеве в нашата многослойна тръба:

• Химично свързване:Адхезивните слоеве създават ковалентна връзка между PEX слоевете и алуминиевата сърцевина, предотвратявайки отделяне дори когато тръбата е подложена на вибрации, огъване или термичен цикъл. Силата на свързване се тества чрез тест за отлепване, при който лента с ширина 10 mm се отлепва под ъгъл от 90 градуса; нашите адхезивни слоеве постоянно постигат якост на обелване от над 3 N/mm, което надвишава индустриалния стандарт от 2,5 N/mm.
• Разпределение на напрежението:Адхезивните слоеве действат като интерфейс за облекчаване на напрежението, разпределяйки напрежението, което иначе би било концентрирано върху интерфейса PEX-алуминий. Това намалява риска от микропукнатини в алуминиевата сърцевина или PEX слоевете, повишавайки общата устойчивост на умора на тръбата.
• Устойчивост на хидролиза:Нашата адхезивна формула е проектирана да издържа на хидролиза, дори в условия на гореща вода до 95°C. Тестовете за ускорено стареене показват, че силата на свързване остава над 90 процента от първоначалната си стойност след 5000 часа потапяне във вода при 95°C, демонстрирайки неговата дългосрочна надеждност.
• Термична стабилност:Адхезивните слоеве поддържат своите свързващи свойства в широк температурен диапазон, от -40°C до 110°C, като гарантират, че тръбата остава единна структурна единица при всички работни условия.
• Съвместимост на обработката:Лепилото се нанася като разтопен филм по време на процеса на коекструзия, като се гарантира, че образува равномерен слой без кухини между PEX и алуминия. Нашата фабрика използва многослойна линия за съвместно екструдиране, която нанася адхезивните слоеве с прецизни дебелини, обикновено между 0,1 и 0,15 mm, за да осигури оптимална адхезия без добавяне на ненужно тегло или разходи за материали.

Ефективността на адхезивните слоеве се проверява чрез цялостна тестова програма в нашата фабрика. Извършваме 90-градусов тест за отлепване на ленти с ширина 10 mm, измервайки силата, необходима за отделяне на PEX от алуминия. Нашият критерий за приемане е минимална якост на обелване от 2,8 N/mm и ние тестваме проби от всяка производствена смяна, за да гарантираме последователност. Ние също така подлагаме тръбата на термичен цикличен тест, променяйки температурата от -20°C до 95°C за 500 цикъла и след това повтаряйки теста за отлепване. Нашите резултати показват, че адхезивните слоеве запазват своята здравина на свързване дори след екстремни термични цикли, потвърждавайки, че нашата многослойна тръба ще остане напълно залепена през целия си експлоатационен живот.

Опитът на място допълнително потвърждава важността на адхезивните слоеве. В приложение, включващо система за подово отопление в търговска сграда, адхезивните слоеве в нашата многослойна тръба гарантират, че тръбата поддържа целостта на кислородната си бариера дори след 10 години термичен цикъл. Собственикът на сградата не съобщава за проблеми с корозия в помпите и клапаните на системата, които са защитени от кислородна бариера. Този случай подчертава, че адхезивните слоеве не са просто пасивни компоненти; те активно допринасят за цялостната издръжливост и надеждност на тръбата. В Ningbo Sunplast Pipe Co., Ltd., ние продължаваме да правим иновации в адхезивната технология, разработвайки нови формули, които подобряват скоростта на залепване и намаляват времето за втвърдяване, като допълнително подобряват качеството и консистенцията на нашите многослойни тръби.

Какви са ключовите технически спецификации на нашите многослойни тръби?

Ningbo Sunplast Pipe Co., Ltd. произвежда широка гама от петслойни многослойни тръби за различни водопроводни, отоплителни и охлаждащи приложения. Нашата продуктова линия включва размери от 16 mm до 75 mm външен диаметър, с номинално налягане от PN10 до PN25. Всички наши продукти за многослойни тръби са произведени в съответствие с ISO 9001, ISO 14001 и отговарят на изискванията на DIN 16836, ASTM F1282 и GB/T 19473. Таблицата по-долу обобщава ключовите технически спецификации за нашите най-популярни размери многослойни тръби, които се използват в жилищни, търговски и индустриални проекти по целия свят. Нашата фабрика може също така да произвежда персонализирани размери на тръбите и дължини на намотките, за да отговори на специфичните изисквания на проекта.

В допълнение към стандартните размери, нашата фабрика предлага серия за високо налягане (PN25) с по-дебели стени за промишлени и високи сгради. Ние също така предоставяме специална многослойна тръба за подово отопление, която има намалена дебелина на алуминия за повишена гъвкавост. Всички наши продукти за многослойни тръби са тествани за якост на отлепване (сцепление между слоевете) и хидравлично налягане на спукване в нашата вътрешна лаборатория. Предоставяме 50-годишна гаранция за нашите многослойни тръби, когато се монтират съгласно нашите указания и се използват в определените граници на температура и налягане.

Нашият процес за контрол на качеството включва 100 процента проверка на алуминиевия заваръчен шев с помощта на ултразвуково откриване на дефекти и високоволтов искров тест на тръбата за откриване на дупки в покритието. Всяка намотка от многослойна тръба е маркирана с уникален партиден номер, което позволява пълна проследимост от суровините до крайния продукт. Нашата фабрика в Ningbo Sunplast Pipe Co., Ltd. също предлага персонализирани цветови опции (бели, сиви или червени/сини ивици) за лесно идентифициране на линиите за топла и студена вода. С нашата обширна наличност и гъвкави производствени възможности можем да доставим многослойни тръби до всяко място в рамките на 2-4 седмици. Ние също така предоставяме цялостна техническа поддръжка, включително хидравлични изчисления, анализ на разширението и обучение за монтаж.

Често задавани въпроси (FAQ)

Въпрос 1: Защо петслойната структура е по-добра от трислойната структура за многослойни тръби?

Отговор: Петслойната структура осигурява превъзходно свързване и издръжливост в сравнение с трислойната структура. В трислойна тръба PEX слоят е директно свързан към алуминиевата сърцевина без специални лепилни слоеве, което може да доведе до разслояване с течение на времето, особено при термични цикли и колебания на налягането. Двата адхезивни слоя в нашата петслойна многослойна тръба създават химическа връзка, която е по-силна и по-устойчива на хидролиза, като гарантира, че тръбата запазва своята структурна цялост и кислородна бариера през целия си експлоатационен живот. Ето защо петслойните тръби са предпочитаният избор за взискателни отоплителни и водопроводни приложения.

Въпрос 2: Може ли алуминиевата сърцевина в петслойна тръба да корозира с течение на времето?

Отговор: Алуминиевата сърцевина в нашата многослойна тръба е напълно капсулирана от вътрешния и външния слой PEX, които са свързани с адхезивни слоеве. Това означава, че алуминият никога не влиза в контакт с вода или въздух, така че не може да корозира. Дори в случай на срязване на тръбата, откритият алуминиев ръб бързо се запечатва от пълзенето на PEX слоевете, което е самовъзстановяващо се свойство на материала. Нашата фабрика тества тази способност за самовъзстановяване и потвърди, че кислородната бариера се възстановява в рамките на 24 часа при стайна температура. В резултат на това алуминиевата сърцевина остава без корозия през целия живот на тръбата.

Въпрос 3: Как петслойната структура влияе върху топлопроводимостта и топлинните загуби на тръбата?

Отговор: Петслойната структура с алуминиева сърцевина намалява топлопроводимостта в сравнение с тръбите от чиста мед. Алуминиевата сърцевина има топлопроводимост от около 200 W/(m·K), което е значително по-ниско от медното (385 W/(m·K)). Въпреки това, PEX слоевете имат много по-ниска проводимост (0,35 W/(m·K)), така че общата ефективна топлопроводимост на многослойната тръба е много по-ниска от тази на медта. Това води до до 40 процента по-ниски топлинни загуби в системите за топла вода, подобрявайки енергийната ефективност. При подово отопление алуминиевата сърцевина разпространява топлината равномерно, намалявайки температурните градиенти и подобрявайки ефективността на системата. Нашата фабрика предоставя подробни данни за топлинната ефективност, за да помогне на инженерите да оптимизират дизайна на системата.

Въпрос 4: Подходящи ли са петслойните тръби за използване с всички видове фитинги и свързващи системи?

Отговор: Да, петслойната многослойна тръба е съвместима с широка гама от системи за свързване, включително пресови фитинги, компресионни фитинги и фитинги за натискане. Важно е обаче да се използват фитинги, които са специално проектирани за многослойни композитни тръби, тъй като те се приспособяват към външния диаметър на тръбата и осигуряват правилно уплътняване. Нашата фабрика препоръчва използването на пресови фитинги с О-пръстени за най-надеждните, устойчиви на течове връзки. Ние предлагаме широка гама от съвместими фитинги и предоставяме подробни указания за монтаж. За най-добри резултати винаги следвайте инструкциите на производителя на фитинга и използвайте правилните инструменти за рязане, премахване на грапаве и пресоване.

Въпрос 5: Какви сертификати притежава Ningbo Sunplast Pipe Co., Ltd. за своята петслойна многослойна тръба?

Отговор: Нашите продукти от петслойни многослойни тръби са сертифицирани по множество международни стандарти: ISO 9001 (Управление на качеството), ISO 14001 (Управление на околната среда), DIN 16836, ASTM F1282, GB/T 19473 и WRAS (Консултативна схема за водни разпоредби) за пазара на Обединеното кралство. Ние също притежаваме сертификат KIWA за газови приложения и одобрение на DVGW (Германска асоциация за газ и вода) за питейна вода. Освен това нашата фабрика се одитира редовно от SGS и TÜV Rheinland, за да се гарантира съответствие с най-новите стандарти. Предоставяме пълен набор от доклади и сертификати за изпитване на трети страни с всяка пратка, като гарантираме пълна проследимост и съответствие с местните разпоредби.

Заключение: Петслойната структура осигурява несравнима производителност

Петслойната структура на многослойна композитна тръба е доказателство за модерното инженерство на материали. Всеки слой – вътрешният PEX, лепилото, алуминиевата сърцевина, лепилото и външният PEX – играе специфична и съществена роля в осигуряването на превъзходна производителност на тръбата. От химическата устойчивост и гъвкавостта на PEX слоевете, през кислородната бариера и стабилността на размерите на алуминиевата сърцевина, до здравината на свързване на адхезивните слоеве, всеки компонент е оптимизиран за надеждност и дълготрайност. В Ningbo Sunplast Pipe Co., Ltd. нашата фабрика е усъвършенствала производството на петслойни многослойни тръби, като гарантира, че всяка тръба отговаря на най-високите стандарти за качество и производителност. Нашата обширна продуктова гама, строг контрол на качеството и ангажимент за иновации ни правят доверен партньор за водопроводни проекти от всякакъв мащаб.

Търсите ли надеждна многослойна тръба с висока производителност за следващия си проект?Свържете се с Ningbo Sunplast Pipe Co., Ltd. днесза цялостна продуктова консултация. Предоставете вашите спецификации на проекта и нашият инженерен екип ще препоръча оптималния размер на многослойната тръба, номинално налягане и метод на свързване. Предлагаме безплатни мостри, конкурентни цени и бърза доставка до всяко място.Поискайте вашата безплатна проба от многослойна тръба и пакет с технически данни сега от Ningbo Sunplast Pipe Co., Ltd. и изпитайте превъзходното представяне на нашата петслойна многослойна тръба.
